Топливо
Паропроизводительность, кг/час

Паровой котел Е 0.3 0.9 М в Перми

Цена 887 000 рублей с НДС

Цена на паровой котел Е 0.3 0.9 М с доставкой от 914 000 рублей с НДС
Условия поставки:
В наличии на складе
ТК по России и Казахстану
Безналичный расчет

Паровой жаротрубный котел

Работает с различными импортными горелками

Удобно размещается в маленьких котельных

Плавная выработка пара даже при подпитке холодной водой, без температурных колебаний

Дымосос не требуется даже при плюсовых температурах, котел работает на самотяге

С котлом поставляется полный комплект запорной арматуры и КИП

Для очистки поверхностей нагрева от сажи остановка котла не требуется

Температура пара до 170 °С

Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
Тип котла Жаротрубный Полный объем котла, м³ 1.25
Паропроизводительность, кг/час 300 Объем паровой части, м³ 0.11
Тепловая мощность, кВт 220 Аэродинамическое сопротивление, Па (мм. вод. ст.) 26
Диапазон регулирования теплопроизводительности, % 40-100 Тяга Естественная
Топливо Мазут Объем топочной камеры, м³ 0.46
Низшая теплота сгорания топлива МАЗУТ, кКал/кг 9260 Размер топочной камеры, диаметр*глубина, мм 700*1200
КПД (МАЗУТ), не менее, % 80 Присоединительные размеры выхода пара, Ду 32
Расход топлива при максимальной нагрузке котла (МАЗУТ), кг/ч 24 Присоединительные размеры по водяному тракту, Ду 25
Расход условного топлива, кг/ч 32 Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм 200
Температура пара, °C 120, 130, 140, 150, 160, 170 Габаритные размеры, длина*ширина*высота, мм 3080*1300*1500
Избыточное давление пара, не более, МПа 0.9 Масса, кг 1700
Избыточное давление пара, не более, кгс/см² 9 Марка котла STEAMEXPERT

Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.

Автоматика парового котла Е газ мазут Автоматика парового котла Е газ мазут
Тип управляемого оборудования
Паровой котел Е
Цена скоро
появится
Дымовая труба КП (Е) Труба дымовая КП (Е)
Цена скоро
появится
Водоподготовка парового котла Водоподготовка парового котла
Цена скоро
появится
Горелка СибСтронг мазутная Горелка мазутная СибСтронг IL-3S2A
Топливо
Мазут
Мощность горелки, КВт
200-700
Цена скоро
появится
Об этом товаре еще нет отзывов. Будьте первым!
Оставьте ваш отзыв
Котел паровой Е 0.3 0.9 М
Котел паровой Е 0.3 0.9 на мазуте
Паровой мазутный котел Е 0.3 0.9
Паровые мазутные котлы Е 0.3 0.9 производство
Паровой котел Е 0.3 0.9 М изготовление
Изготовление парового котла Е 0.3 0.9 на мазуте
Мазутный паровой котел Е 0.3 0.9 изготовление

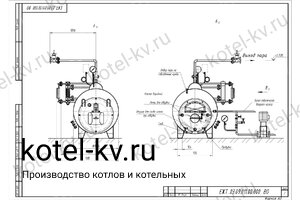

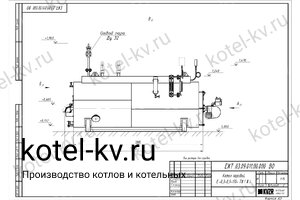

Паровой котел Е 0.3 0.9 на мазуте конструкция
Мазутный паровой котел Е 0.3 0.9 конструкция
Паровой котел Е 0.3 0.9 на мазуте устройство

Паровой котел Е 0.3 0.9 М

Паровой котел Е 0.3 0.9 на мазуте

Мазутный паровой котел Е 0.3 0.9

Производство паровых мазутных котлов Е 0.3 0.9

Изготовление парового котла Е 0.3 0.9 М

Паровой котел Е 0.3 0.9 на мазуте изготовление

Изготовление мазутного парового котла Е 0.3 0.9

Конструкция парового котла Е 0.3 0.9 на мазуте

Конструкция мазутного парового котла Е 0.3 0.9

Устройство парового котла Е 0.3 0.9 на мазуте

Мазутный паровой котел Е 0.3-0.9 М.

Основные характеристики:

  • паропроизводительность 0.3 т пара в час;
  • максимальная температура пара 170 градусов;
  • давление пара 0.9 МПа, 9 кгс/см2;
  • тепловая мощность 0. 22 МВт, 220 КВт;
  • топливо – мазут;

Подобрать требуемую мощность парового котла для вашего предприятия вы можете по ссылке.

Сравнивая цены на паровые котлы в Перми, обратите внимание на комплектацию!

Комплект поставки котла нашего производства:

Схема подключения арматуры парового котла Схема подключения арматуры парового котла

  • Котельный блок Е 0.3-0.9 М - 1 шт
  • Труба дымовая Е 0.3-0.9 М - 1 шт
  • Предохранительный клапан парового котла VT.1831 Ду 50 - 2 шт
  • Вентиль 15Б1П Ду 15 - 1 шт
  • Вентиль 15Б1П Ду 20 - 1 шт
  • Вентиль 15Б1П Ду 25 - 2 шт
  • Указатель уровня 12кч11бк №4 - 2 шт
  • Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
  • Вентиль чугунный фланцевый 15кч16п1 Д32 Ру25 - 1 шт
  • Клапан обратный Ду 32 - 1 шт
  • Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 3 шт
  • Манометр ДМ2005Сг (ТМ-610.05) - 2 шт
  • Манометр МП160 - 1 шт
  • Трубка сифонная (Перкинса) прямая - 2 шт

Дополнительно для подключения вам потребуются

  • Подпиточный насос GRUNDFOS CR 1/19
  • Мазутная горелка PN 30 D или комбинированная горелка газ/мазут KPBY 70 MH
  • Автоматика
  • Водоподготовка (подбирается на основании химического анализа воды)

Устройство и описание

Промышленный мазутный паровой котел Е 0,3-0.9 М с естественной циркуляцией жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

На фронт котельного блока крепится горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу, поставляемую в комплекте. Дымосос для Е 0.3-0.9 М не требуется, парогенератор работает на самотяге.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

На паросборник устанавливаются 2 предохранительных клапана марки 17с28нж.

Принцип работы парового котла Е

Мазутное топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный пар температурой до 170 градусов. При необходимости парогенератор может производить пар меньшей температуры.

Таблица зависимости температуры пара от давления:

Температура пара, °С 115 120 130 140 150 160 165 170
Давление пара, МПа 0.07 0.1 0.17 0.26 0.38 0.52 0.6 0.7

Дымовые газы проходят трубную систему и поступают дымовую трубу.

Мазутный паровой котел Е 0,3-0.9 кг пара укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометр по приведенной выше таблице соответствия давления и температуры.

Автоматика парового котла по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение котла Е 0.3-0.9 М

Подключение и монтаж парового котла с давлением более 0.07 Мпа и температурой пара более 115 градусов должно производится строго по проекту. Для ввода парового котла Е необходимо получить разрешение на ввод в эксплуатацию в Ростехнадзоре. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.

Подключение парового котла Е

Схема подключения парового котла Е на мазуте Схема подключения парового котла Е на мазуте

Схема подключения парового котла Е на мазуте.

На нашем заводе вы можете купить все необходимое оборудование для подключения парового котла Е-0.3-0.9 М в Перми.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

  • Инструкции по эксплуатации
  • Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Паровой мазутный котел Е 0.3-0.9 М должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла Е 0.3-0.9 М представлены в паспорте и руководстве по эксплуатации.

Гарантии изготовителя

На заводе изготовителе мазутный котел Е 0.3-0.9 М подвергается гидравлическому испытанию давлением 1,2 МПа (12 кгс/см2).

Гарантийный срок - 24 месяца со дня отгрузки с завода.

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации парового котла 10 лет.

Описание товара

    Купить Паровой котел Е 0.3 0.9 М в Перми

    Для получения консультации укажите номер вашего телефона
    Еще больше видео на нашем канале

    Промышленный паровой котел Е 0.3 0.9 М (производительность 300 кг пара в час, температура пара не более 170 С°, давление пара 0.9 МПа (9 кгс/см²), тепловая мощность 0.22 МВт (220 КВт), топливо - мазут). Применяется для технологических целей в производстве.
